Glijbaansimulatie en veiligheid

Voordat er één glijbaandeel wordt gemaakt, weten wij hoe de rit verloopt: hoe snel, hoe hard de bochten aanvoelen en hoe de glijder landt.

Wat wij berekenen Normen en keuring

Waarom wij elke glijbaan simuleren

Elke glijbaan van AVASTO is maatwerk. De hoogte van het startbordes, de beschikbare ruimte, het bad waarin de baan eindigt en de doelgroep verschillen per project. Een standaardberekening bestaat daarom niet.

Met een simulatie van het glijgedrag zien wij al in de ontwerpfase hoe een glijder door de baan gaat. Zo kunnen wij bochten, hellingen en de uitloop aanpassen terwijl het ontwerp nog op het scherm staat, en niet pas wanneer de baan gebouwd is. Dat is veiliger, en het voorkomt dure aanpassingen achteraf.

Een veilige glijbaan is ook een leukere glijbaan. Een rit die soepel versnelt, de bochten vloeiend neemt en rustig eindigt, geeft vertrouwen. Juist daardoor durven gasten nog een keer.

Zo ziet een simulatie eruit

Twee beelden uit onze simulaties. Een glijder gaat door het 3D-model van de baan, en tegelijk lopen de grafieken mee met de G-kracht en de snelheid op elk moment van de rit. Zo zien wij precies waar een glijder versnelt, waar hij in een bocht wordt ingedrukt en hoe rustig de rit eindigt.

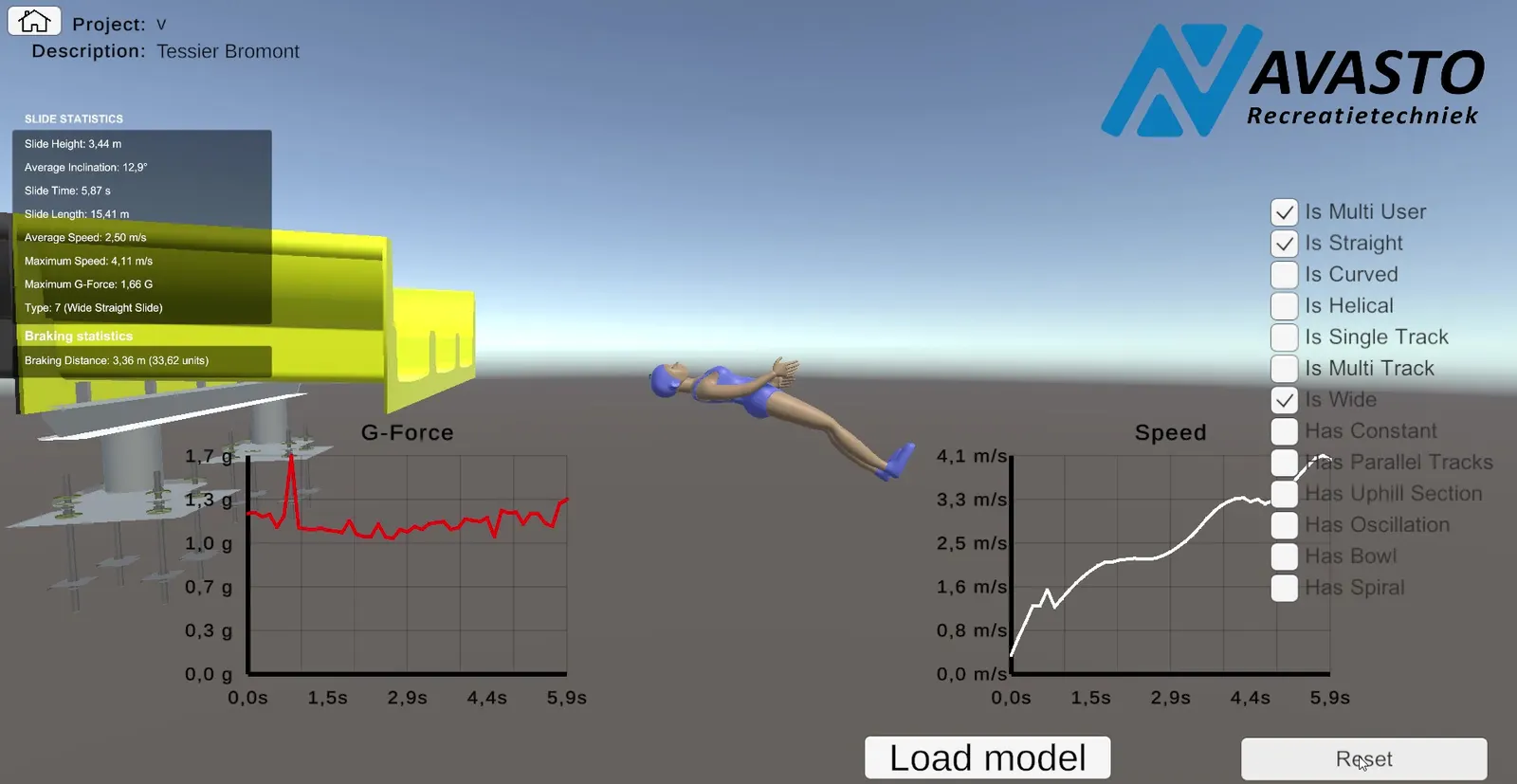

Simulatiescherm met een glijder in een 3D-model van een glijbaan en grafieken van G-kracht en snelheid
Simulatie voor Tessier in Bromont, Canada

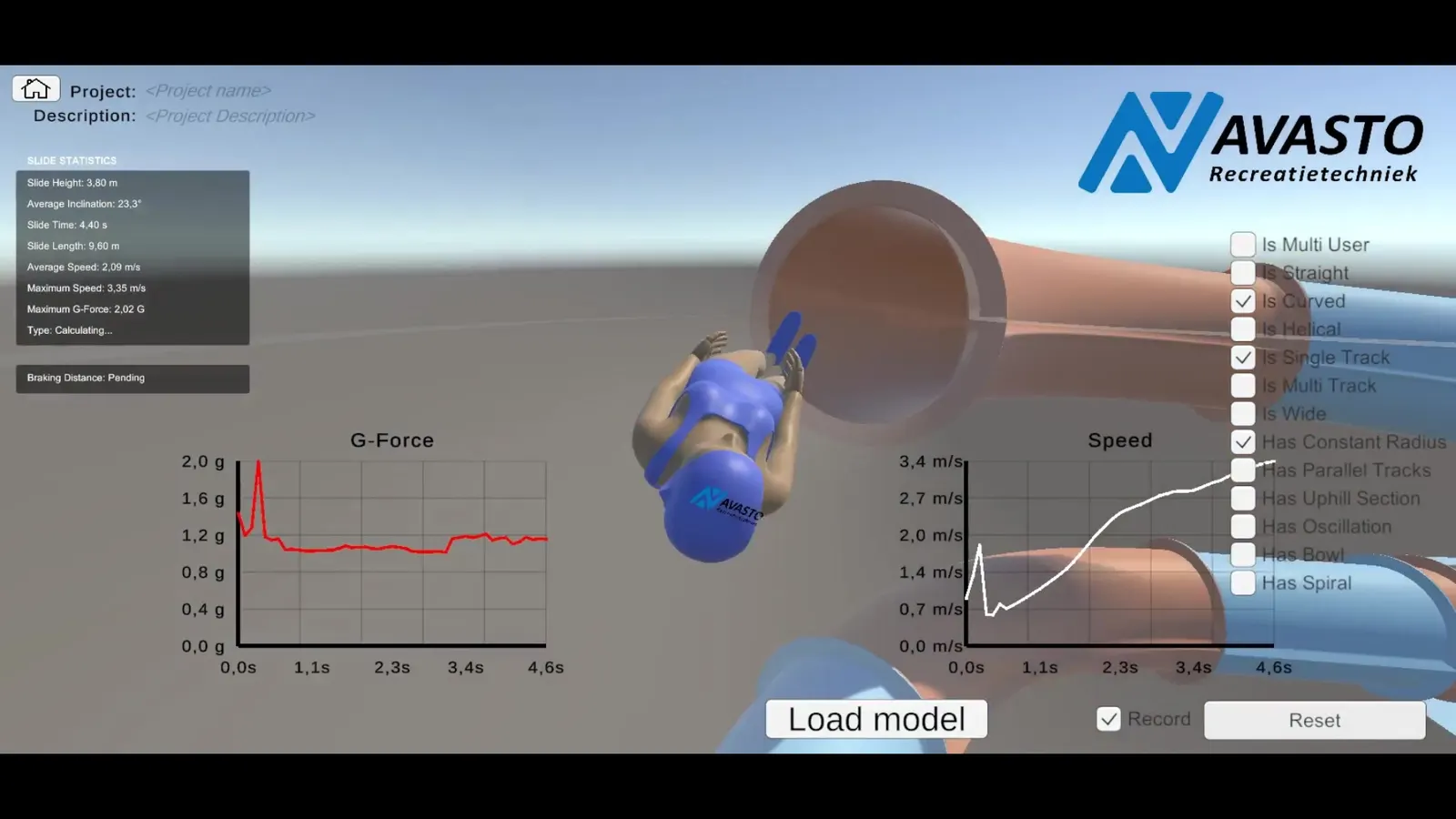

Simulatiescherm met een glijder in een buisglijbaan en grafieken van G-kracht en snelheid
Simulatie voor zwembad De Waterlelie in Aalsmeer

Wat wij berekenen

Langs de hele baan, van startbordes tot uitstap.

  • Snelheid langs de baan

    Hoe snel de glijder op elk punt van de baan gaat. De snelheid bepaalt mede het glijbaantype volgens de norm en welke eisen er gelden voor bochten, eindsectie en landing.

  • Versnelling in bochten

    In een bocht drukt de glijder tegen de baanwand. Wij berekenen die versnelling (in g) per bocht. NEN-EN 1069-1 begrenst hoe groot en hoe lang die versnelling mag zijn.

  • Uitwijking in de bocht

    Hoe hoog de glijder in de buitenbocht tegen de wand oploopt. Daarmee bepalen wij de benodigde wandhoogte en overhoogte, zodat de glijder altijd binnen de baan blijft.

  • Eindsectie en landing

    Met welke snelheid de glijder het eindstuk bereikt en hoe hij afremt: in een uitloop, een landingsbak of het bad. Daaruit volgen de lengte van de uitloop, de waterdiepte en de vrije ruimte in het landingsgebied.

  • Water, glijder en glijhulpmiddel

    Het glijgedrag hangt af van meer dan de vorm van de baan. De hoeveelheid water op het glijvlak, het lichaamsgewicht en de houding van de glijder, en bij raft- en tubebanen het type band en het aantal personen erop, maken verschil. Wij rekenen daarom niet met één glijder, maar met de lichtste en zwaarste gebruikers die op de baan worden toegelaten.

Van berekening naar ontwerp

De uitkomst van de simulatie vertalen wij direct naar de vorm van de baan.

  • Bochtstralen. Is de versnelling in een bocht te groot, dan maken wij de bocht ruimer of laten wij hem met een grotere straal beginnen.
  • Hellingshoeken. Met de helling per deel sturen wij de snelheid: sneller waar het kan, rustiger vóór een krappe bocht of het eindstuk.
  • Overhoogte en wandhoogte. In de buitenbocht wordt de wand hoger waar de glijder verder oploopt.
  • Uitloop en landing. De lengte van de uitloop, de keuze voor een landingsbak en de waterdiepte in het landingsgebied stemmen wij af op de berekende eindsnelheid.
  • Vrije ruimte. Rond het lichaam van de glijder moet langs de hele baan een vrije zone blijven, zonder kolommen, ophangingen, gebouwdelen of andere banen. Die zone controleren wij in het 3D-model.

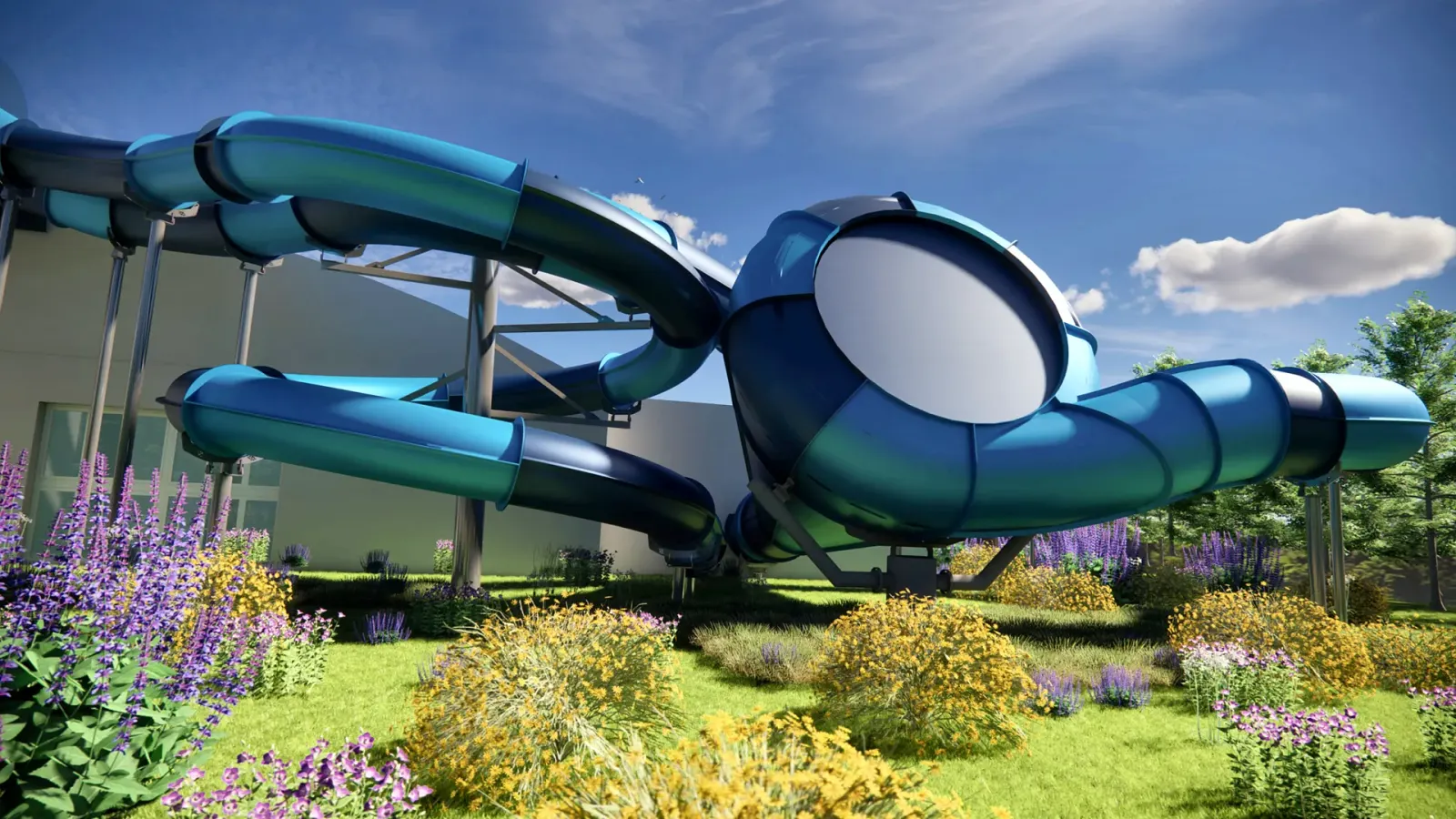

3D-impressie van een glijbanencomplex met buisglijbanen in een parklandschap

Zo leest u een snelheidsprofiel

Een simulatie levert per positie langs de baan onder meer de snelheid op. In een bocht waar de baan iets vlakker loopt neemt de snelheid af; op een steiler recht stuk neemt hij toe. In het eindstuk remt de glijder af.

Illustratie van een snelheidsprofiel langs een glijbaan Schematische lijn: de snelheid loopt op vanaf de start, daalt licht in een bocht, stijgt op een recht stuk en neemt af in het eindstuk. Geen meetresultaat. start bocht recht, steiler bocht eindstuk positie langs de baan snelheid
Illustratie, geen meetresultaat. De vorm van het profiel is voor elke glijbaan anders.

De normen achter het ontwerp

Wij ontwerpen onze glijbanen volgens de Europese normen voor waterglijbanen en zwembaden. De belangrijkste:

NEN-EN 1069-1
Waterglijbanen, veiligheidseisen en beproevingsmethoden. Deze norm deelt glijbanen in typen in, op basis van onder meer helling en snelheid, en stelt eisen aan de baandoorsnede, de vrije ruimte rond de glijder, de versnelling in bochten, de trap en het startbordes, de eindsectie en de landing. De norm geeft ook grenswaarden voor de versnelling en de snelheid van de glijder; daar toetsen wij elk ontwerp aan.
NEN-EN 1069-2
Waterglijbanen, instructies. Hierin staat welke informatie bij de glijbaan hoort: de borden bij de trap en de start, met onder meer de moeilijkheidsgraad, de toegestane glijhoudingen en de gebruikersbeperkingen.
NEN-EN 13451-1
Zwembaduitrusting, algemene veiligheidseisen. Onder meer voor leuningen, borstweringen, openingen waarin vingers of hoofd bekneld kunnen raken, en randen en uitsteeksels.
NEN-EN 15288-1
Zwembaden, veiligheidseisen voor het ontwerp. Van belang voor het bad waarin de glijbaan eindigt en voor de omloop en looproutes eromheen.
NEN 9200
Metalen ophangconstructies en bevestigingsmiddelen in zwembaden. Bepaalt welke materialen en welke conservering in welk deel van de zwemhal zijn toegestaan, ook voor de draagconstructie van een glijbaan.

Voor waterspeeltuinen en sprayparken gelden NEN-EN 17232 en NEN-EN 1176. Meer daarover leest u op de pagina Werkwijze.

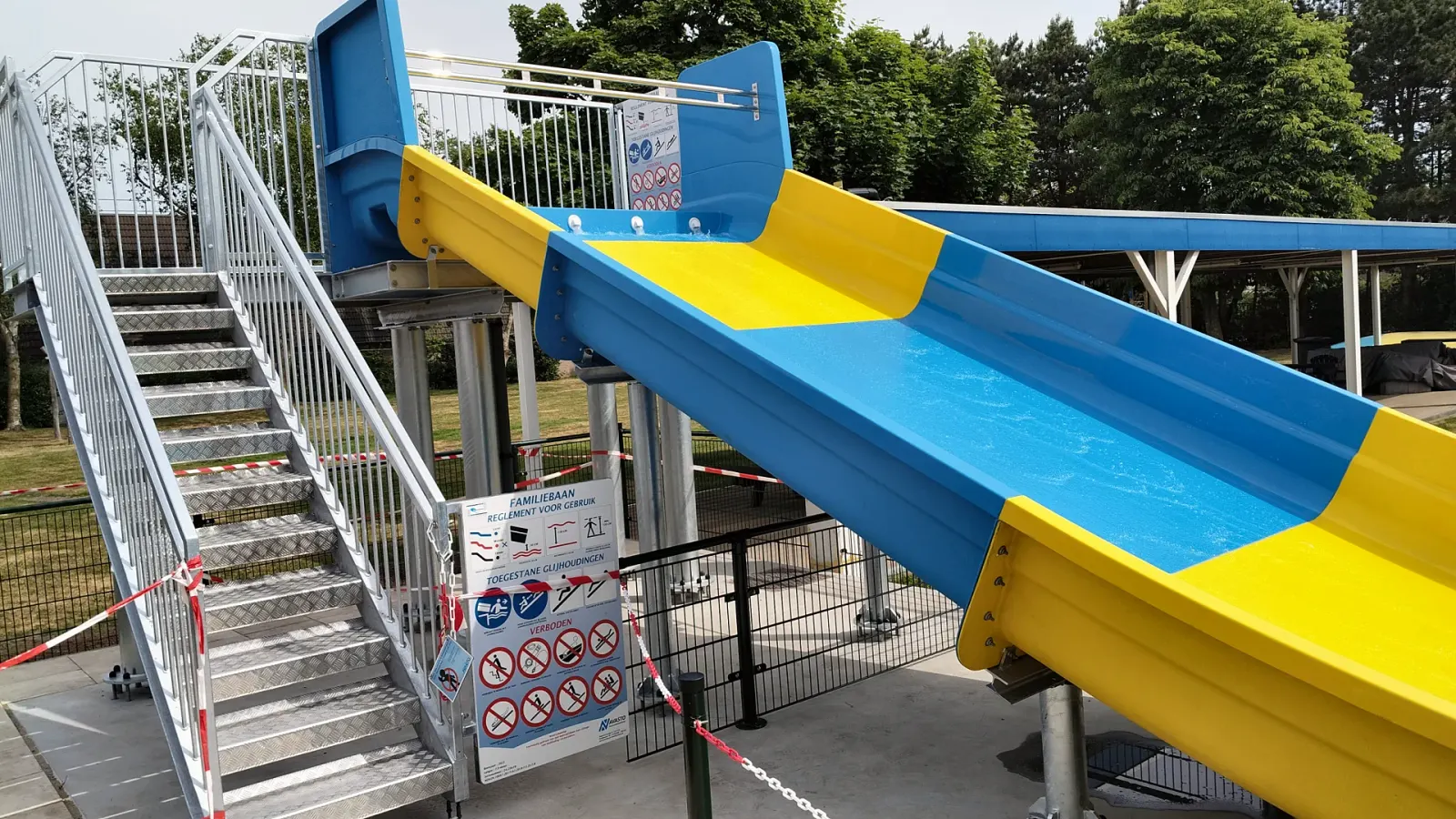

Glijbaan met stalen trap en veiligheidsbord bij zwembad 't Kuipke

Van simulatie naar keuring

Een simulatie is een voorspelling. Daarom controleren wij na de montage met testritten of de glijbaan zich gedraagt zoals berekend, voordat de baan in gebruik gaat.

Daarna wordt de glijbaan gekeurd door een onafhankelijke keuringsinstantie. Na de keuring ontvangt de opdrachtgever een certificaat waaruit blijkt dat de attractie aan de normen voldoet.

Ook bij renovatie of uitbreiding van een bestaande glijbaan rekenen wij opnieuw: een nieuwe bocht of een ander eindstuk verandert het glijgedrag van de hele baan.

Bespreek uw glijbaan met ons

Veelgestelde vragen

Waarom wordt een glijbaan gesimuleerd?

Omdat elke glijbaan maatwerk is. Met een simulatie weten wij vóór de productie hoe snel de glijder gaat, hoe groot de versnelling in de bochten is en hoe de landing verloopt. Zo passen wij het ontwerp aan voordat er iets gebouwd wordt.

Aan welke normen voldoet een AVASTO-glijbaan?

Onze waterglijbanen ontwerpen wij volgens NEN-EN 1069-1 (veiligheidseisen en beproevingsmethoden) en NEN-EN 1069-2 (instructies en borden). Daarnaast houden wij rekening met NEN-EN 13451-1 voor zwembaduitrusting, NEN-EN 15288-1 voor het bad en NEN 9200 voor metalen constructies in de zwemhal.

Wordt de glijbaan na oplevering gekeurd?

Ja. Na de montage controleren wij de baan met testritten. Daarna wordt hij gekeurd door een onafhankelijke keuringsinstantie, en ontvangt de opdrachtgever een certificaat waaruit blijkt dat de attractie aan de normen voldoet.

Moet een bestaande glijbaan opnieuw berekend worden bij een aanpassing?

Bij een aanpassing aan de baan zelf, zoals een nieuwe bocht, een ander eindstuk of een hoger startpunt, verandert het glijgedrag. Wij rekenen de baan dan opnieuw door, zodat de aangepaste glijbaan weer aan de norm voldoet.
